龍門吊軌道基礎怎么配筋(龍門吊軌道基礎設計)

本文鏈接：http://www.yy99uu.cn/gsxw/1499.html???發布時間：2022-03-01 09:21:17??點擊量：1466

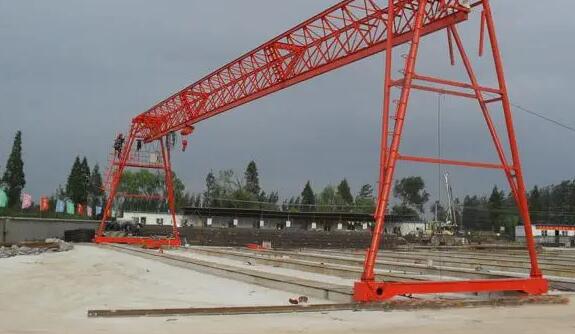

　　龍門吊軌道基礎設計

　　1、測算部位的明確:龍門吊路軌一般長40-100米。軌道基本在兩邊非常容易出問題。因此測算部位在路軌頂端處。一般龍門吊大車走動軸距路軌基本頂端2-3米。由于有大車電器定位撞尺的操縱和車擋的限定。

　　2、測算工作狀況的簡單化:為使測算便捷，并可以信賴。將條形筏板基礎的測算長度設置為:龍i]吊的走動輪輪距加4米。意思是:組合梁帶懸壁，2個橡膠支座是2個走動輪。一端懸壁是2米。

　　3、計算方式:已經知道2個支座反力的值。運用倒梁法求解土地資源對條形筏板基礎的相互作用力。全旋轉起吊機覺得為測算便捷將土地資源對條形筏板基礎的相互作用力設成均布負載。求得出彎距與剪應力。畫出軸力圖與剪試圖。設置條形筏板基礎的橫截面與箍筋。按鋼筋混凝土士的計算方式測算抗壓強度，形變。測算土壤的承載力。-般條形筏板基礎的外觀為:寬400-500mm，高500-800毫米。梁主筋直徑為12-16mm。主筋6-8mm。左右都是有梁主筋。

　　4、與鐵軌聯接用的地腳螺絲總寬相對性間距250mm。豎向長度相對性間距600-700mm。地腳螺絲直徑:5噸門式起重機為18mm;10噸龍i吊為20毫米;15噸龍i吊為22mm。軌道壓板可購入。

　　龍門吊軌道基礎怎么配筋

　　一般龍門吊軌道基礎都有結構圖紙的，我們河南中原制造龍門吊這類設備附帶地基圖紙。
